无负压管网增压稳流供水设备人机界面让操作更简便

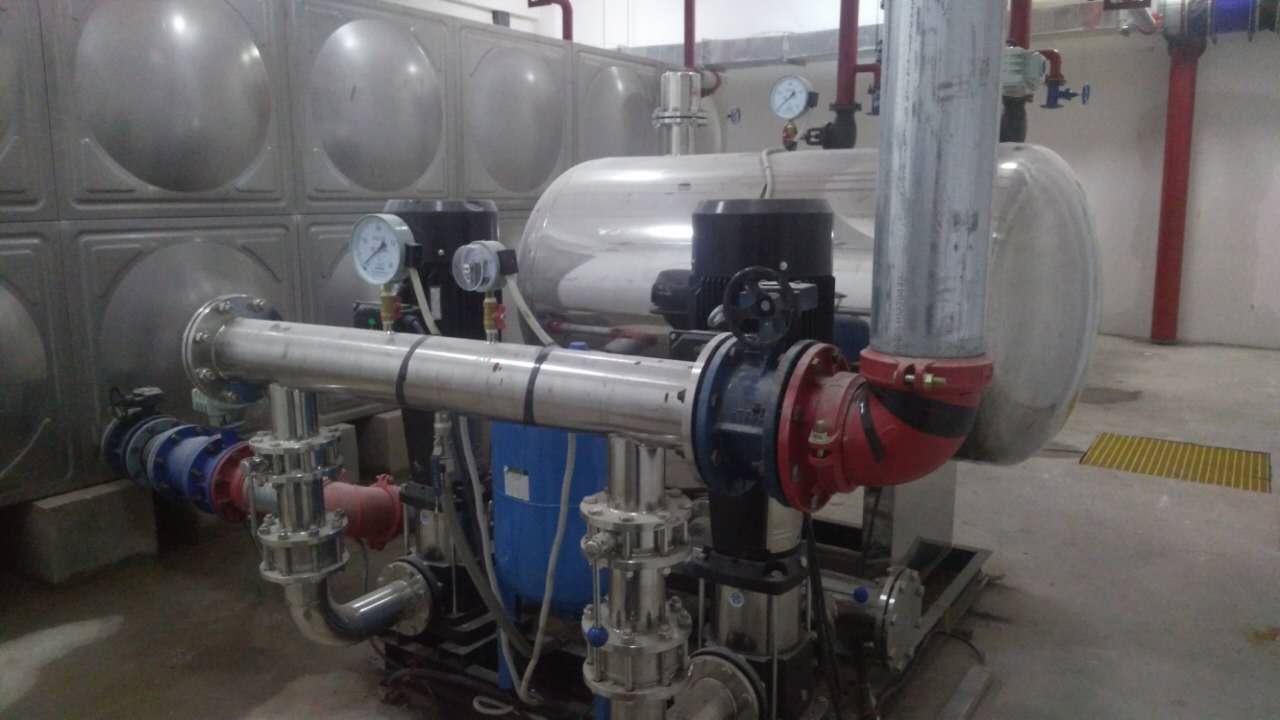

无负压管网增压稳流给水设备概述
      无负压管网增压稳流给水设备可配备恒压供水专用变频器,并运用模糊控制理论使系统运行更加合理。另外本设备装有“自动” “手动”转换开关供用户选择;延长了水泵及电机的使用寿命,无水锤现象,电机变频软启动;延长了管道使用寿命,在不用水时或用水量较小的情况下,减少了管网压力,使得管网不易破裂,较大地节约了管道的维修费用;取消了高位水塔或水箱、气压罐。一方面解决了水的二次污染问题,另一方面节省了建设它们的工程建设费;节电一般可达30%左右。因为居民用水量是随时间变化的,而变频恒压供水设备可根据用水量的变化,自动改变水泵转速或增减水泵工作台数达到恒压供水,达到节电目的;自动化控制,克服了人工控制可能带来的误操纵,同时大大降低了操纵工人的劳动强度和人数,并可实现远程操纵和远程监控;功能齐全。有多种保护功能:过载、过热、过压、欠压、过流、缺相等。各种工作状态都有指示灯显示。
   无负压管网增压稳流给水设备产品适用范围:从自来水公司供水系统中取水的用户。例如:城市高层建筑、住宅小区的用水从地表下或水池取水的用户。例如:用深井泵或潜水泵直接从地下取水的用户供热系统锅炉变频定压补水系统。因其性能可靠、 结构简单、 运转方便、 投资低廉、 被广泛用于工矿企业、 城镇、 农村等中小区域供水系统,尤其适合于水源为自备水井、 地下水池及水库等场合,我厂生产该设备有十多年历史,现已有数百套设备在运行中,欢迎广大用户继续选用该产品,我们将竭诚为您服务。气压供水设备是给水管网系统中的一种自动调节装置,既能确保供水系统中压力的需要,又有一,定调节容积,它具有与水塔或高位水箱的相似功能,故又称为无塔供水压力罐。 气压供水设备利用空气的可压缩性,在用水泵直接供水的系统中,设置了一个与水泵供水管网相连接的气压罐。当用水量小于水泵出水量时,罐内水位上升,压缩其中的空气使压力上升,当压力达到压力控制器的上限值时,自动切断电源,水泵停止工作。此时气压罐中的空气继续将罐中水压入供水管网。随着罐内水位不断下降,压力下降达到压力控制器下限值时,自动重新接通电源开启水泵,给气压罐及管网供水,如此往复循环到对管网不间断地供水要求。当水泵停止工作时,补气罐中水位下降,外界空气经吸气阀进入补气罐内,待水泵启动时压入气压罐内,达到自动补气的目的。
      无负压供水设备常用组合方式 立式系列无负压供水设备吨位为2-20吨,系立式供水设备,具有占地面积小的优点,以水井或蓄水池做水源,适用于地面面积小,用水量少的用户。
   无负压管网增压稳流给水设备卧式系列无负压供水设备吨位为10-100吨,系卧式供水设备,以水井或蓄水池做水源,适用于企业事业单位,农村等用水量较大的用户使用。
调查:居民对二次供水概念不熟
      什么是二次供水?记者在采访中得知,许多市民对这一概念还不了解,不明白二次供水的真正含义。其实,二次供水是用水单位将来自城市集中式供水系统的银川生活饮用水经贮存、加压或再处理(如过滤、软化、消毒等)后,经管道输送给用户的供水方式,通常是解决高楼层居民水压难题而采取的特殊供水方式。据不 统计,现在有近七成的用水人口饮用的是城市二次供水。
改进:室外管道应有防冻措施
该规范明确规定,严禁二次供水管道与其他管道直接连通,而除了对二次供水设施安装严格要求外,还对材料的使用也作出明确规定,包括埋地给水管道应根据承受压力等级、地面荷载力的不同选用耐腐蚀、寿命长的管材、管件等。在安装时,二次供水室外管道应有防冻措施,二次供水管道应作蓝色色标,并标明二次供水。二次供水引入楼内的立管应在建筑物首层设置阀门等。
防污:储水池周围应隔离污染源
      在用水管理条例中明确,二次供水设施管理主体应当加强二次供水的日常管理,建立水质管理制度和检测档案;定期进行水质常规检测,每季度不得少于一次;定期对各类储水设施清洗消毒,每半年不得少于一次。
   而为了防止二次供水水质污染,《技术规范》要求,埋地式生活饮用水储水池周围10米以内不得有化粪池、污水处理建筑物、渗水井、垃圾堆放点等污染源;周围2米以内不得有污水管和污染物。生活饮用水池(箱)应与其.

无负压管网增压稳流给水设备节能案例分析
1、环境温度:5~50℃;相对湿度:≤90%,无凝露。
2、周围空气无腐蚀性气体、水蒸汽、粉尘等明显污染。
3、安装场所的较大海拔高度1000m。
      中赢变频调速给水设备方案选用管网叠压(无负压)节能型变频供水设备,可充分利用自来水管网原有压力,在此基础上差多少,补多少。
    贵单位是选用两套设备分别增压(按选用2台3kw水泵变频供水,供水高度为45.2m,),在用水高峰期市政管网压力按15m计算,中峰期按20m计算,低峰期按30m计算。下面以下为例:
无负压管网增压稳流给水设备设备初次运行时,先根据当地自来水管网进水压力较低限值设定压力保护值;设备通电置于自动工作状态。徽机控制系统实时检测自来水压力与用户管网供水压力。
   无负压管网增压稳流给水设备用水低峰时,当自来水管网供水量足、供水压力 满足用户管网压力要求,徽机控制系统控制水泵进入睡眠状态或由稳压系统进入、保压状态,用户的用水均从设备旁路直通管直接供给用户,节能99%。
   无负压管网增压稳流给水设备用水高峰时,当自来水管网供水量足、压力不足时,徽机控制系统根据水泵进水口的自来水进水压力和用户所需用水量,变频软启动水泵,叠压补充不足部分,差多少,补多少,即充分利用自来水管网原有压力,又确保用户所需压力恒定。
   无负压管网增压稳流给水设备当自来水管网供水压力下降到事先设定的保护压力值时,徽机控制系统通过限压保护装置,保证自来水管网供水压力不再下降、底层直供水用户管网压力不破坏,加压用户的水量又能够满足。
无负压管网增压稳流给水设备当自来水管网供水不足、压力又不足时,设备通过微机控制系统、防负压装置和限压保护装工协同工作,确保在不对自来水管网产生负压的前提下向用户供水。
   无负压管网增压稳流给水设备当系统停电时,恢复自来水管网自然供水;来电时,自动唤醒设备。
  当自来水管网 停水时,系统自动停机;来水时,恢复正常运行。
高峰期:
  开三台泵两台工频,一台变频运行,用水较大流量Q=30.66m3/h,扬程H=45.2-15=30.2m,η= 0.60(根据产品样本和性能曲线),α=0.80,T=4h。
耗电为W1=QHTα /367η
  =30.66×30.2×4×0.80/(367×0.6)=13.46Kw?h.
  中峰期:
  开两台泵一台工频,一台变频运行,用水较大流量Q=15.33m3/h,扬程H=45.2-20=25.2m,η= 0.65(根据样本和性能曲线),α=0.75,T=7h。
  耗电为W2=QHTα /367η
=15.33×25.2×7×0.75/(367×0.65)=8.51Kw?h.
  低峰期:
  开一台泵变频运行,用水较大流量Q=7.67m3/h,扬程H=45.2-30=15.2m,η= 0.50(根据样本和性能曲线),α=0.70,T=7h。
  耗电为W3=QHTα /367η
  =7.67×15.2×7×0.70/(367×0.65)=2.40Kw?h.
  休眠期:
  水泵停机或偶尔使用,保压时间约6h,耗电忽略不计
  总电费计算:
  每天电耗:W=W1+W2+W3=13.46+8.51+2.40=24.37Kw?h/天。
  年电费计算:E=24.37Kw?h×365天×0.6元=5337.03元/年。
  每户年电费:E1=5337.03÷300≈17.79元/户。
  变频供水设备,通过变频控制,采取了自动控制水泵,不浪费电,不浪费水。
变频调速给水设备的特点
   1、变频调速给水设备运行合理,由于是软起和软停,不但可以消除水锤效应,而且电机轴上的平均扭矩和磨损减小,减少了维修量和维修费用, 并且水泵的寿命大大提高。
   2、无负压管网增压稳流供水设备由于变频恒压调速直接从水源供水,减少了原有供水方式的二次污染, 防止了很多传染 病的传染源头。
   3、设备通过通信控制,可以实现无人值守,节约了人力物力。 变频调速给水设备节能,可以实现节电20%-40%,能实现绿色用电。
   4、无负压管网增压稳流供水设备占地面积小,投入少,效率高。
   5、变频调速给水设备配置灵活,自动化程度高,功能齐全,灵活可靠。

无负压管网增压稳流给水设备系统原理
      无负压管网增压稳流给水设备投入使用,自来水管网的水进入稳流调节罐,罐内空气通过真空消除器自动排除,待水充满后,真空消除器自动关闭。
     当自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水,水泵不工作,充分利用了自来水管网原有压力。
      当用水管网用水量不断增加,自来水管网压力不能满足用水要求时,系统压力信号由远传压力表反馈给变频控制器,水泵开始运行,并且根据用水量的大小自动调节转速恒压供水。如果水泵的转速达到工频转速时,则会自动启动另一台水泵变频运转。实现了“差多少、补多少”的功能。
  水泵供水时,若水泵流量小于自来水给水管网的流量,则系统保持正常供水;
  用水高峰时,若水泵流量大于自来水给水管网的流量,稳流调节罐内的水作为补充水源仍能保持,一,定,时段的正常供水,此时空气经真空消除器进入罐内,破坏了罐内的真空形成,确保自来水给水管网不产生负压;用水高峰过后,系统又恢复正常供水状态;
    当自来水管网停水时,稳流调节罐内的水位不断下降,液位探测器信号反馈给变频控制器,水泵自动停机,以保护水泵机组;
      夜间小流量用水且自来水给水管网压力不能满足要求时,蓄能罐可以释放其贮存能量,避免了水泵的频繁启动。蓄能罐根据自来水给水管网的压力稳定情况配置。
1.采用无负压控制器时刻监测市政管网及补偿罐中的压力,当自来水压力不足时,无负压控制器开始工作,保证市政管网的水压不受影响。
2.采用能量储存器开始工作,保证罐中的水能够较大程度的补偿到用户管网中,抑制负压产生,保证不对市政管网产生任何影响。
3.采用储能与释放调节装置双向补偿器可自动对自来水管网进行持续水量补偿,还可以对用户管网起压稳压补偿的作用,确保该设备对自来水管网不产生负压。
4.特别的三腔分腔补水技术正适应了新的供水模式的发展的需求,能够保证在用水高峰期较大程度的把无负压稳压罐中的水补偿给用户,以保障高区用户的正常用水。

无负压管网增压稳流给水设备的主要功能
    1、设备具有定时泵切换功能,而使各泵的运转时间均一化,从而提高了泵的使用寿命。
    2、具有自动和手动运行功能。当自动部分出现问题时,可转换到手动档工作。
  3、设备有消防供水接口系统,可以与用户的火警传感系统连接,可达到遇火警时消防高压用水自动开启的目的。
  即两种设定压力。
  4、内置实时钟。可编程压力运行时间图,多达每日8 段定时高低压供水功能。(需配供水控制器)
    5、系统提供了二种节能工作方式,休眠功能或附属小泵功能。(需配供水控制器)
  6、该设备具有过压、欠压、过流、过载,瞬间停电,电子热保护等保护功能。
  7、变频器有完善的自诊断功能,当故障出现时能显示出故障信息代码以便用户对照。
  8、设备设有液位传感器系统,可防止水池缺水时烧毁水泵、变频器。
  9、设备设有相序保护和断相保护功能,如设备在使用过程中出现断相,相序错换,设备能自保护停机。

无负压管网增压稳流给水设备的技术条件
  1)、电源可靠,应为双电源或双回路供电方式。具有电源适应性,设备输入电压波动和控制器输入电压波动不超过额定电压±10%时,应能正常工作。
  2)、陕西全自动增压稳压水箱,辽宁全自动增压稳压水箱应具有自动调节水泵转速和软启动的功能。定压给水时,设定压力与实际压力差不得超过0.01MPa;变压给水时,给水系统工作压力应按管道工作特性曲线改变。
    3)、陕西全自动增压稳压水箱,辽宁全自动增压稳压水箱应具有水池水位“报警”及水泵控制功能,超过较高水位时“报警”,降至较低水位时“报警”及停机,恢复到启泵水位时,自动启动。
  4)、设备应有观察设定压力和实际压力显示、水泵供电频率显示以及观察故障显示的窗口。
  5)、无负压管网增压稳流供水设备应有对各类故障进行自检、报警,对可恢复的故障应能自动或手动消警,恢复正常运行。
  6)、设备应有过载、短路、过压、缺相、欠压、过热等的保护功能。
  7)、设备的环境要求:
  (1) 温度:5~40℃。
  (2) 相对湿度:温度20℃时,不大于90%。
  (3) 海拔高度:不应超过1000m。
  (4) 设备安装的地点,应无导电或爆炸性尘埃,无腐蚀金属或破坏绝缘的气体或蒸汽。
  破坏绝缘的气体或蒸汽。
  8)、电控柜的设置要求:
  (1) 柜底应高出地面0.1m。
  (2) 柜顶距屋顶(板顶)的距离不小于1.0m。
  (3) 柜后壁距墙面应有0.8m 的通道。
  9)、管路系统应在较低处设泄水装置。
  10)、要选用符合行业标准的产品,选择整机经过鉴定(评估)型式检验的产品。
无负压管网增压稳流给水设备变频控制原理
      无负压管网增压稳流给水设备用变频调速来实现恒压供水,与用调节阀门来实现恒压供水相比,节能效果十分显著(可根据具体情况计算出来)。其优点是:
a、 起动平衡,起动电流可限制在额定电流以内,从而避免了起动时对电网的冲击;
b、 由于泵的平均转速降低了,从而可延长泵和阀门等的使用寿命;
c、 可以消除起动和停机时的水锤效应;
  一般地说,当由一台变频器控制一台电动机时,只需使变频器的配用电动机容量与实际电动机容量相符即可。当一台变频器同时控制两台电动机时,原则上变频器的配用电动机容量应等于两台电动机的容量之和。但如在高峰负载时的用水量比两台水泵全速供水量相差很多时,
可考虑适当减小变频器的容量,但应注意留有足够的容量。
    虽然水泵在低速运行时,电动机的工作电流较小。但是,当用户的用水量变化频繁时,电动机将处于频繁的升、降速状态,而升、降速的电流可略超过电动机的额定电流,导致电动机过热。因此,电动机的热保护是必需的。对于这种由于频繁地升、降速而积累起来的温升,变频器内的电子热保护功能是难以起到保护作用的,所以应采用热继电器来进行电动机的热保护。
      在主要功能预置方面,较高频率应以电动机的额定频率为变频器的较高工作频率。升、降速时间在采用PID调节器的情况下,升、降速时间应尽量设定得短一些,以免影响由PID调节器决定的动态响应过程。如变频器本身具有PID调节功能时,只要在预置时设定PID功能有效,则所设定的升速和降速时间将自动失效。
无负压管网增压稳流给水设备的特点
1、节电:优化的节能控制软件,使水泵实现较大限度地节能运行;
2、节水:根据实际用水情况设定管网压力,自动控制水泵出水量,减少了水的跑、漏现象;
3、运行可靠:由变频器实现泵的软起动,使水泵实现由工频到变频的无冲击切换,防止管网冲击、避免管网压力超限,管道破裂。
4、联网功能:采用全中文工控组态软件,实时监测各个站点,如电机的电压、电流、工作频率、管网压力及流量等。并且能够累积每个站点的用电量,累积每台泵的出水量,同时提供各种形式的打印报表,以便分析统计。
5、 控制灵活:分段供水,定时供水,手动选择工作方式。
