无负压供水控制柜工作原理及性能特点有哪些？
无负压供水控制柜概述
无负压供水控制柜是我公司充分吸收国内外水泵控制的先进经验，经过多年的生产和应用，不断优化后，精心设计制作而成的。是专为建筑楼宇内水泵设备而设计开发的产品，具有过载,过流等保护功能.在柜体上设有电源,运行,故障等多种指示,因而可一目了然的了解电机等各种设备的运行状态.面板上还设有启动,停止和手动/自动转换按钮开关.
无负压供水控制柜基本构成

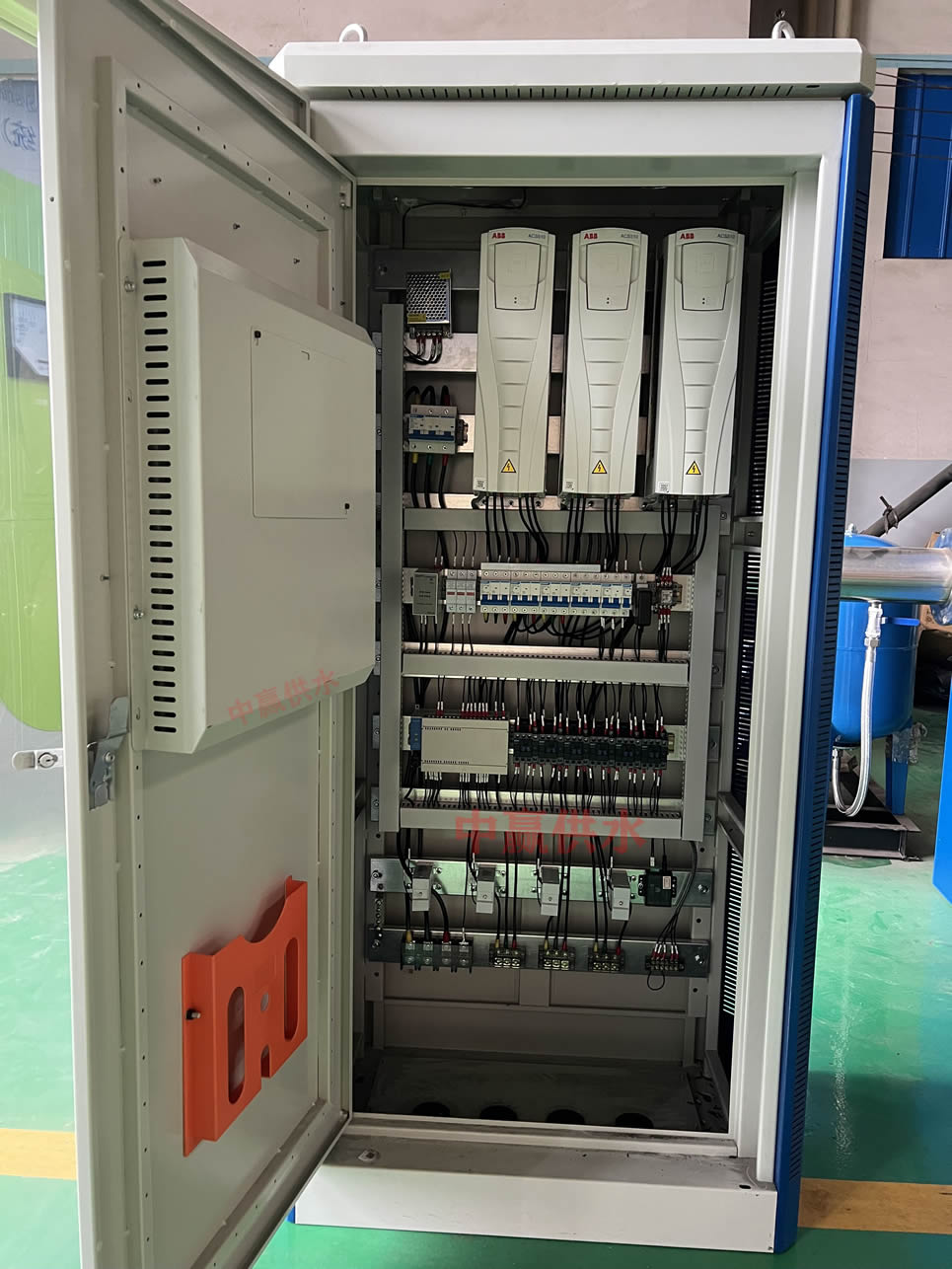

无负压供水控制柜自动控制装置与水泵电机组合而成.该装置由变频器（内含PID调节器）、可编程时控开关、可编程控制器（PLC）、水位显示控制器、远传压力表、水位传感器及相关电气控制部件构成，是一种具有变频调速和全自动闭环控制功能的机电一体化智能设备，它可同时对一台或多台三相380V，50Hz的水泵电机进行自动控制.
无负压供水控制柜工作原理
无负压供水控制柜自动控制装置以变频方式工作时，水泵电机以软启动方式启动后开始运转，由远传压力表检测供水管网实际压力，管网实际压力与设定压力经过比较后输出偏差信号，由偏差信号控制调整变频器输出的电源频率，改变水泵转速，使管网压力不断向设定压力趋近.这个闭环控制系统通过不断检测、不断调整的反复过程实现管网压力恒定，从而使水泵根据需水量自动调节供水量，达到节能节水的目的.
PLC的主要控制作用：（1）控制多台水泵（包括备用泵）循环软启动，周期性地以变频方式工作；（2）控制备用泵的自动启动.当第一台水泵电机以变频方式运行，并达到额定功率（即变频器输出电源频率达到50H），而供水管网压力未达到设定压力时，第二台水泵电机会自动启动，并以工频方式运行，这时若管网压力仍不能达到设定压力时，第三台水泵电机会自动启动，第一台水泵仍以变频方式运行，达到保持管网恒压的目的，投入运行的水泵数量由装置根据管网压力自动控制.
水位显示控制器设有上、中、下3个水位控制限，当池水位从上限降到中限位置时，控制器输出补水泵启动信号，使补水泵向池内补水，补至上限时，控制器输出补水泵停机信号，停止补水；当池水位降到下限时，控制器输出取水泵停机信号，使取水泵停止取水，待水位上升到中限后，控制器使取水泵自动启动，恢复取水.
无负压供水控制柜运行环境
最高气温：55℃
最低气温：-15℃
最高相对湿度： 90%
平均大气压： 800~1200.4Pa
海拔高度：-800~2000米不降容
防震性能：EN50178/EN60068-2-6
抗冲性： EN50178/EN60068-2-27
无负压供水控制柜技术规范
规格：2000×800×600 及客户订制
防护等级：IP20/IP54／IP55（仿威涂柜体）
认证： 符合CCC、CE及UL认证标准
功率：0.75~1200KW
电压等级:AC220V,380.690V
控制方式：本地控制或远程控制
无负压供水控制柜控制功能
无负压供水控制柜自动控制装置具有以下控制功能：
（1）设有手动/自动切换电路，当切换至自动位置时，系统可根据出口压力变化，自动调节变频泵的转速和自动启动、停止备用泵，以维持出口压力恒定，当变频控制电路出现故障时，可切换至手动位置，使水泵直接在工频下运行，保证正常供水；
（2）能够在1d内设置1～9个供水时间段，一周内各天的供水时间可以不同；
（3）用PLC控制水泵（包括备用泵）全循环软启动，周期性地自动交换使用，以期水泵寿命基本一致；
（4）地下蓄水池缺水后取水泵自动停机保护，补水泵自动开机补水，蓄满水后补水泵自动停机，蓄水池水位以数字显示；
（5）故障显示及报警，具有缺相、短路、过热、过载、过压、欠压、漏电、瞬时断电保护等电气保护功能.
【无负压供水控制柜特点】
◆该控制柜设置为两用一备，一用一备等。一台水泵运行另一台水泵备用的起动控制设备。当运行的水泵故障停机后，则备用水泵自动投入运行，保证水泵的可靠供给。
◆工作状态: 该系列电控柜设有手动/自动两种控制状态.手动控制状态是在面板上就地操作的.自动控制状态是通过压力控制器压力点控制水泵是否工作.控制时只需压力控制器提供一个信号点,系统便能正常工作.
◆启动方式; 根据实际可采用直接软启动器等多种启动方式，具有减少起动电流对电网的冲击。降低水泵起动冲动转矩，保证电机可靠迅速的起动。降低电机及水泵的故障率，延长电机及水泵的使用寿命。具备电机软停车功能，消除水泵停泵时的水锤现象，是消防水泵控制的理想产品。
◆监视状态: 电控箱除在现场通过面板指示灯可判定设备处于何种状态,还可以在监控中心监控设备处于那种状态.甚至可以加以控制. 如果需要远控（联动）、控制柜内留有远控接点，远控接点有运行控制起停输入接点、运行指示输出接点（无源电器接点）、系统故障输出接点（无源继电器接点）、计算机通讯口接口（RS232C）供上微机控制和管理之用。
无负压供水控制柜产品系列：
【软启动控制柜】能实现一拖二、一拖三、一用一备、二用一备功能，多重启动方式，智能化设置，更安全稳定。
【变频控制柜】用来调节三相异步电机转速，并可实现软起动控制的感应电机调速控制柜。保护功能全面，全程服务。
【水泵控制柜】质量优良，外型美观耐用，安装操用方便，是各类水泵、风机安全可靠的伴侣。给水、消防喷淋增压、空调冷却循环、工业控制用泵、污水排放等都有相应的型号规格。
【恒压供水控制柜】功能齐全，从一控一至一控四，主、备泵任意选择组合，多种启动方式，各类控制类型，故障篡夺劝切换，还可以为您专门设计。
【PLC控制柜】采用三相五线制供电，单柜最大装机容量100KW。在电源进线和设备接地之间安装了瞬电吸收器，可以有效防止雷击损毁设备。
